Как подключить сканер штрихкода в "1С:УНФ" ?
Сканеры позволяют работать с маркированной продукцией – алкоголем, табачной продукцией, обувью и мн. другим.
Сканеры ШК (штрихкода) - это устройства, которое обеспечивает сканирование штрих кодов с последующим декодированием данных и передачей полученной информации компьютеру, смарт-терминалу или любому другому устройству, к которому был подключен сканер. Подключение сканеров к другим устройствам осуществляется посредством RS232, USB, PS/2 интерфейсов. Это обеспечивает надежную передачу данных и устойчивость к воздействию электромагнитных полей.

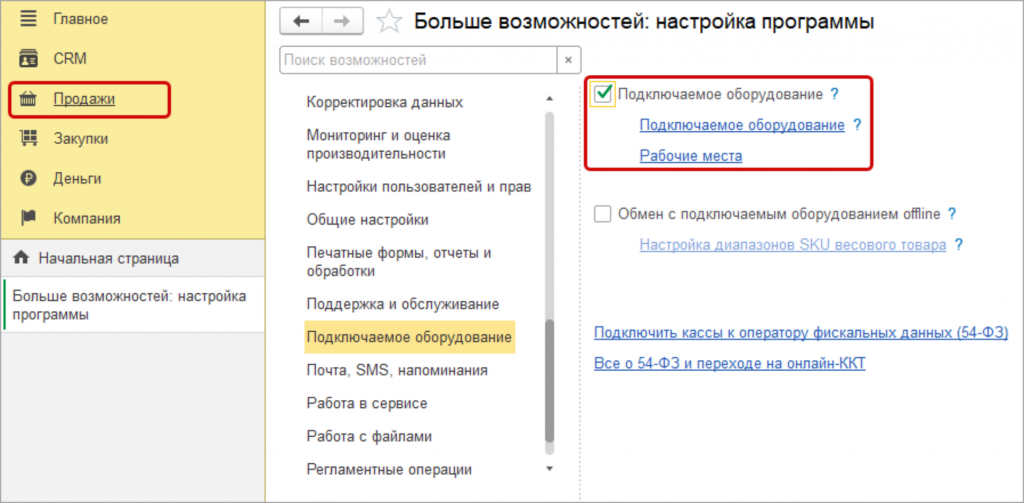

Также сканер будет незаменим для комплектации заказов на складе и идентификации материалов в производстве. Сканеры позволяют работать с маркированной продукцией – алкоголем, табачной продукцией, обувью и мн. другим. Для применения сканера штрихкода установите в настройках флажок "Подключаемое оборудование" (раздел: Продажи – Настройки – Подключаемое оборудование) (рис. 1). Станут доступны ссылки "Подключаемое оборудование" и "Рабочие места".
Рис. 1

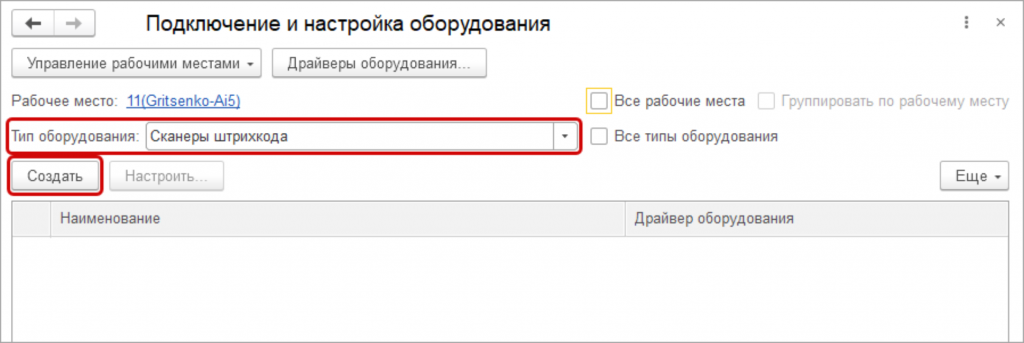

2. Перейдите по ссылке "Подключаемое оборудование". В открывшемся окне "Подключение и настройка оборудования" выберите тип оборудования "Сканеры штрихкода" и добавьте в табличную часть подключаемые экземпляры оборудования по кнопке "Создать" (рис. 2).
Рис. 2

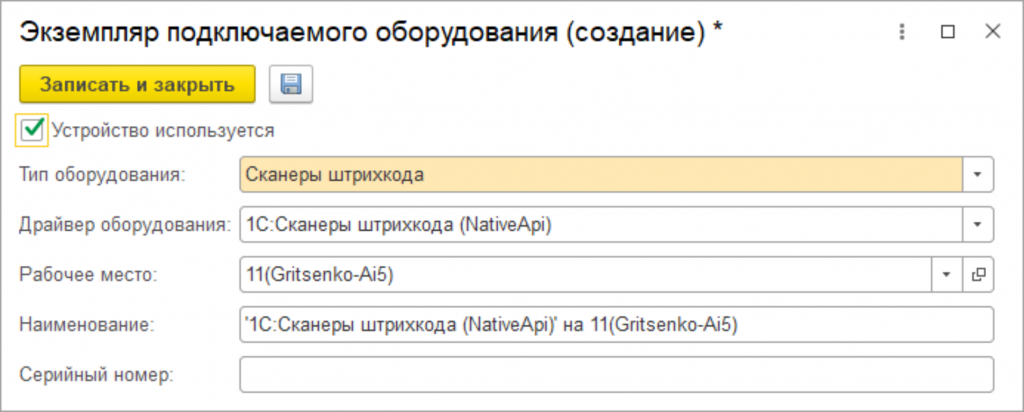

3. В открывшемся окне необходимо заполнить и проверить реквизиты для экземпляра подключаемого оборудования (рис. 3):
флажок "Устройство используется" устанавливается автоматически; в поле "Тип оборудования" значение заполняется автоматически на основании
значения, выбранного в одноименном поле в шапке формы (см. пункт 2); в поле "Драйвер оборудования" выберите из списка драйвер "1С:Сканеры штрихкода
(NativeApi)"; поля "Рабочее место" и "Наименование" заполняются автоматически по данным других полей; в поле "Серийный номер" можно ввести заводской номер, указанный на корпусе устройства (поле заполнять не обязательно).
Рис. 3
4. Сохраните информацию о подключаемом экземпляре оборудования по кнопке "Записать и закрыть". Для оборудования станет доступна кнопка "Настроить", нажмите на нее (рис. 4).
Рис. 4

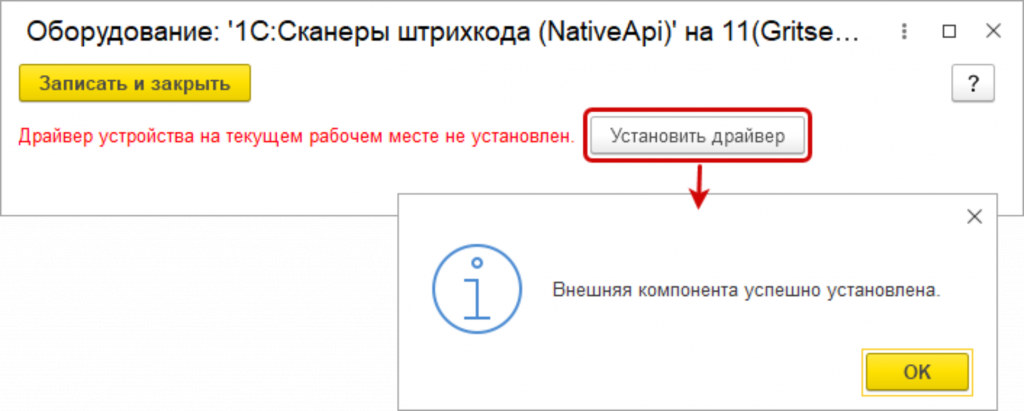

5. Установите драйвер устройства "1С:Сканер штрихкодов (NativeApi)" по кнопке "Установить драйвер" (рис. 5). Установка потребуется, только если ранее драйвер не был установлен. После успешной установки драйвера откроется окно настроек.
Рис. 5

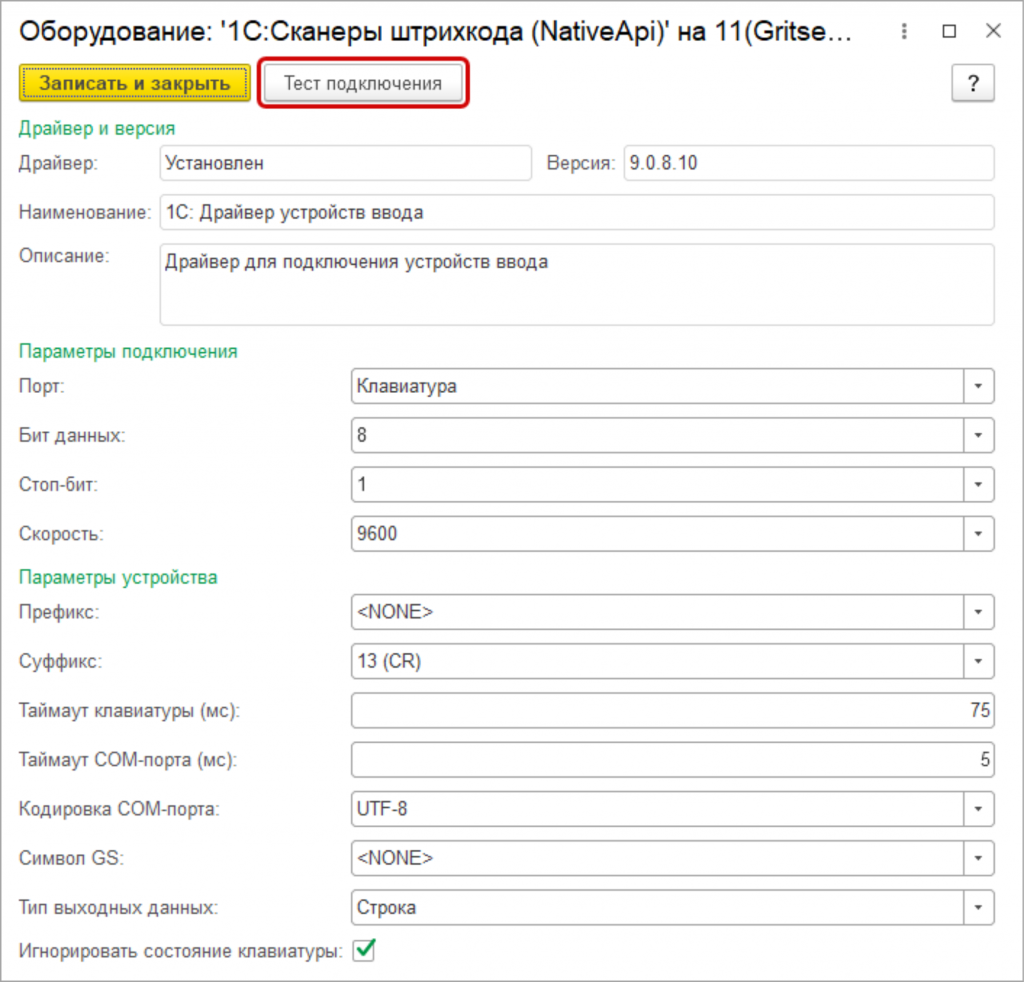

6. Настройки драйвера "1С:Сканер штрихкодов (NativeApi)" будут заполнены автоматически. Так как на рынке торгового оборудования представлено множество различных моделей сканеров штрихкодов, важно проверить, что настройки соответствуют техническим характеристикам модели и согласованы между собой.
Для проверки настроек сканера нажмите на кнопку "Тест подключения" (рис. 6).
Рис. 6
7. Откроется окно "Тест устройства". При выполнении теста драйвер постарается подключить все доступные устройства (только для Windows и Linux), т. е. как клавиатуру, так и COM устройства, и будет ожидать от них данных (рис. 7).
Рис. 7
8. Далее необходимо считать штрихкод, который расположен на рисунке ниже, с помощью подключенного сканера.
Рис. 8

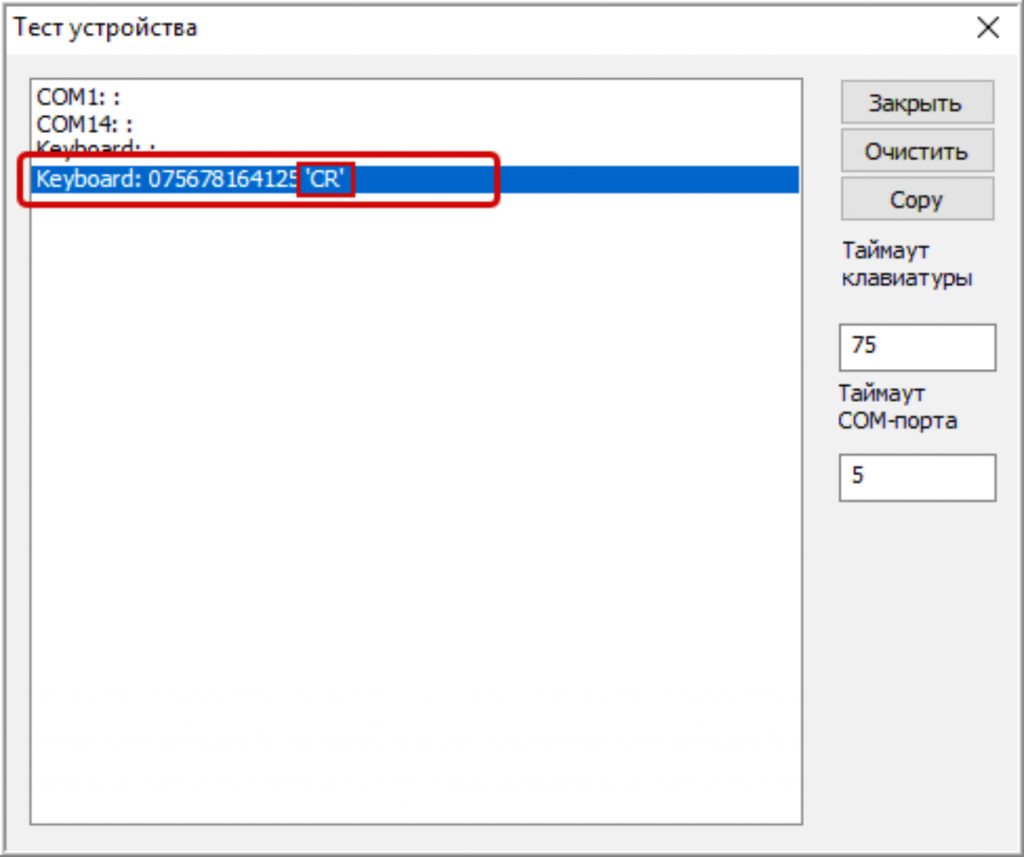

В результате сканирования тестового штрихкода отобразится в окне теста оборудования (рис. 9). В конце основных данных добавлен символ ‘CR’ – это суффикс, который вставляет сканер. Он дает программе понять, что полученный от оборудования текст является штрихкодом.
Рис. 9

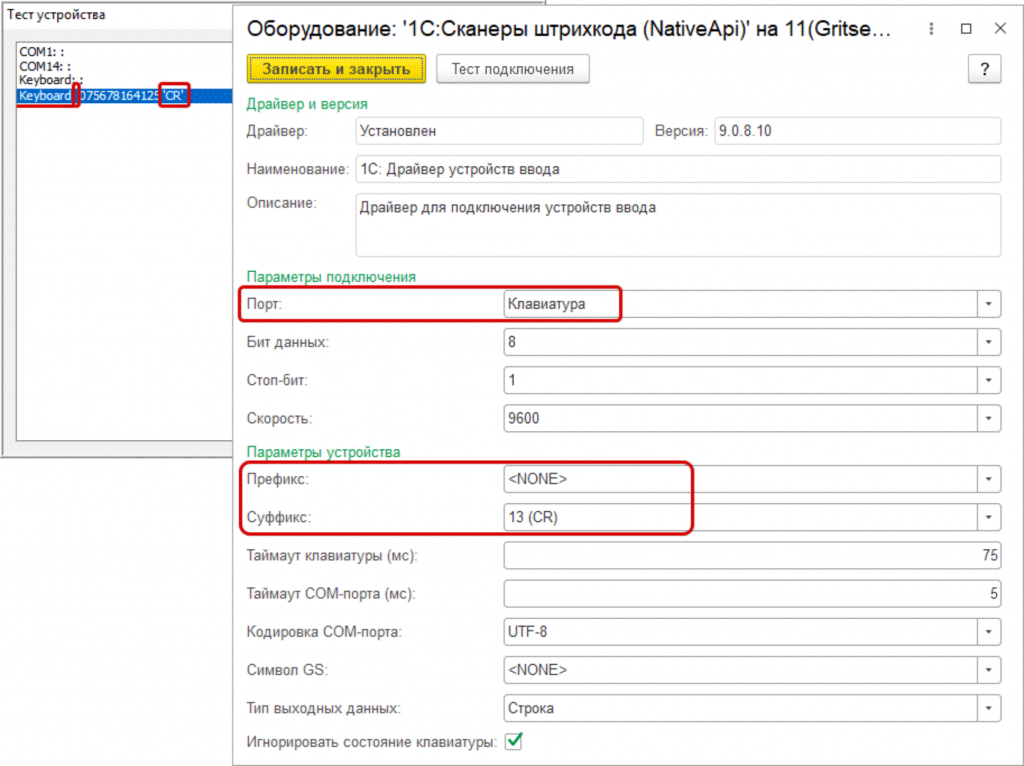

9. Проверьте параметры подключения. Значения, полученные в результате сканирования с помощью подключенного устройства, должны совпадать с указанными в основном окне настроек драйвера (рис. 10). поле "Порт": Узнать нужный порт можно по результатам тестирования (см. п. 7). При выполнении тестирования данные считываются со всех устройств (клавиатуры и COM-портов), строка с результатом сканирования выводится напротив порта, к которому подключен сканер.
поля "Префикс" и "Суффикс": Префикс и суффикс в окне настроек драйвера представлены в формате: Номер символа в кодировке (символ). Например "13 (CR)" означает суффикс CR. <NONE> означает, что префикс или суффикс отсутствует. Различные модели сканеров штрихкодов поддерживают широкие настройки
префикса и суффикса, в том числе и многосимвольные. Для успешной работы с драйвером "1С:Сканер штрихкодов (NativeApi)" настройки в сканере и драйвере
должны быть согласованы между собой (вне зависимости от режима).
Рис. 10
